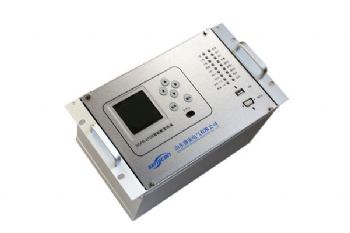

智能配变终端

作者:山东盛康     发布时间:2020-01-06     阅读:3899


概述:
SCPB-615B型智能配变终端依据Q/GDW614-2011《农网智能型低压配电箱功能规范和技术条件》、Q/GDW615-2011《农网智能配变终端功能规范和技术条件》、和DL/T 721-2013《配电网自动化系统远方终端》标准设计,完全满足标准要求,并实现部分扩展功能,通过相关标准要求的形式试验。

产品特点:
1、核心处理器采用基于ARM-A7平台,子模块由单片机来实现,构成主从多CPU系统,模块插拔式设计。
2、嵌入式Linux操作系统,配合Sqlite数据库,层次化、分布式软件设计,系统运行稳定,功能扩展灵活,维护简单方便。
3、绿色环保低碳节能设计,整机功耗小于8VA,大大优于标准要求。
4、终端集成超级电容作为后备电源,可维持终端及终端通信模块正常工作至少1 分钟。
5、用户可选配无功补偿功能模块,该模块同时具备分补、共补、相间补偿三种补偿功能。
6、采用微功率无线、宽带载波的通信方式,实现三相不平衡治理的功能。

主要功能:
-配电变压器检测与保护
电压、电流、有功、无功、功率因数、断相、谐波、电能质量、环境温度等统计数据、具有过压、过流、过负荷、欠压、过热等多种保护、警告功能。
-电能信息采集
台区电能信息采集,配电台区计量总表运行工况监测并上报。
-遥控与负荷管理
通过主站控制命令,实现对断路器远程分合闸管理;主站可对终端下发多种负荷管理措施。
-无功补偿控制
对配电台区无功功率进行快速动态补偿,对电容器投切状态进行监测
-三相不平衡治理
可通过对台区三相不平衡情况的监测,控制接入的智能开关或其他三相不平衡调节设备进行三相不平衡的调节。
-出线电流采集与分布式电源
对配电变压器出线电流进行采集和对外接分布式电源进行实时监测。
-事件记录查询与上报
对配电台区发生的报警事件进行自动记录,上传,可追忆。
-即插即用自动配置
终端具备符合IEC61850的信息自描述能力,能够实现终端在主站系统的即插即用功能。

技术参数:

工作电源
AC220V/380V±30%,50Hz
模拟量采集变压器模块3路电压,3路电流
非电量模拟量输入直流模拟量输入2路PT100,2路预留
状态量输入遥信量16路
控制输出继电器输出10路
无功补偿12路
通信接口RS4853路
RS2322路
Ethernet2路
2G/3G/4G无线公网1路
USB1路
宽带载波1路
微功率无线1路
通信协议网络层协议IPv4,IPv6
应用层协议Modbus,DL/T645,Q/GDW1376.1,Q/GDW1376.4,DL/T634.5101,DL/T634.5104
环境条件环境温度-45℃至70℃
相对湿度10%-100%
最大绝对湿度35g/m³
海拔不超过1000m
终端尺寸外形尺寸(宽*高*深)267mm*174mm*153mm
安装尺寸(宽*高)310mm*110mm
