智能低压分路监测单元SCPB-ILTU-SP (基于HPLC电力载波通讯型)

智能低压分路监测单元SCPB-ILTU-SP (基于HPLC电力载波通讯型)

作者:山东盛康     发布时间:2020-05-07     阅读:468

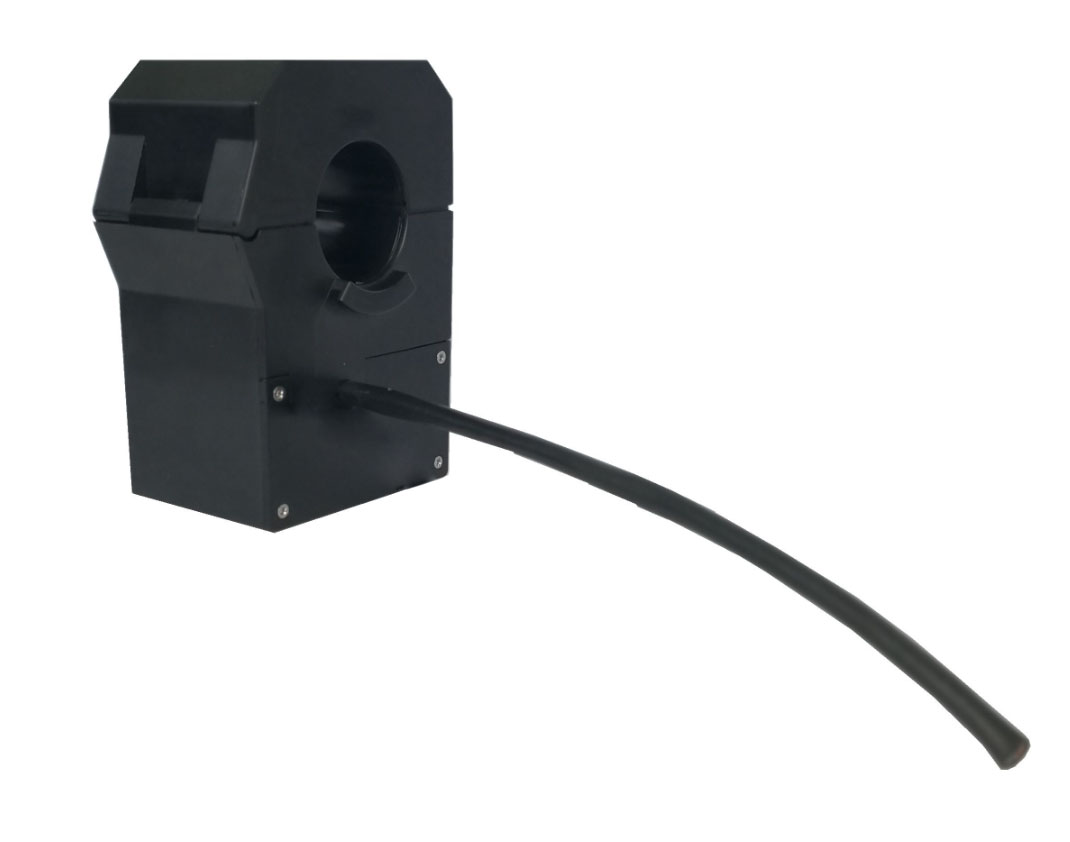

适用于400V线路的电量监测和故障检测。按相别安装于低压配电网箱式变电站、小区配电室、柱上变压器等处的400V分支线路上,实现低压400V分支线路运行状态的监测以及线路故障状态的指示功能,测量电流、电压、电缆温度等信息,计算有功、无功功率。配有独立的故障电流互感器,监测线路故障并报警。SCPB-ILTU-SP型的主要特点是信息传输基于HPLC电力载波通讯,比较传统该类设备省去了电源线和通信线,安装简单,简化了配电箱中的接线,在没有24V直流电源的场合也可安装使用,适用范围更广泛。



1    主要功能特点

2.1 一体化、低功耗、电力线载波通讯,具有高可靠性和适应性。

2.2 同时满足户内、户外现场安装的规范性和安全性要求。

2.3 采用开合式结构,并具备锁紧部件,安装便利、牢固。

2.4 使用热固性树脂材料通过浇注和固化工艺制造,铁芯开口密封处理采用热固型户外用硅橡胶密封圈,防水防尘。

2.5 具备测量线路的负载电流、相电压功能,并计算相有功功率、相无功功率。

2.6 使用罗氏线圈作为保护用电流互感器,通过积分器、A/D转换、计算处理,能够快速响应线路的故障电流以及实现线路故障检测功能。

2.7 具备相故障指示功能,以保护电流基波分量作为故障判别输入量,故障指示动作后状态保持,直至复归。

2.8 具备相有压/无压检测功能。

2.9 具有温度检测的功能


2.10 通讯方式采用高速电力线载波(HPLC),Modbus通讯规约。

2.11 具有64位设备唯一标识符。

2.12 具备通道系数、相故障指示动作值等参数设置功能。

2.13 接口及指示

a)   相电压、大地输入接口;

b)   指示灯:运行状态以及相故障状态指示:

c)   按钮:  运行模式及故障指示复归按钮。



2    技术参数

3.1额定参数


3.1.1模拟量输入

a)   额定电压:AC220V

b)   额定保护电流:400A

c)   额定测量电流:600A

d)   额定频率:50Hz


3.1.2 功率消耗

a)   交流电压回路:在额定输入时,每一回路功率消耗小于2VA


3.2 测量精度

a)   电流、电压误差:≤ 0.5%,测量范围0~120%;

b)   有功、无功误差:≤ 1.0%,测量范围0~120%;

c)   保护用电流测量误差:≤ 8%,测量范围0~10In;

d)   温度测量误差:≤ 2℃,测量范围-40~70℃。
